Наше предприятие специализируется на производстве новых универсальных
станков моделей 1М63Н; 16К40; 1Н65; РТ117; РТ817; 1А983; 1Н983 и СА983.
обеспечивающими обработку деталей с прогрессивными режимами резания, а так
же достаточной жесткостью и виброустойчивостью, станок высокомеханизирован.

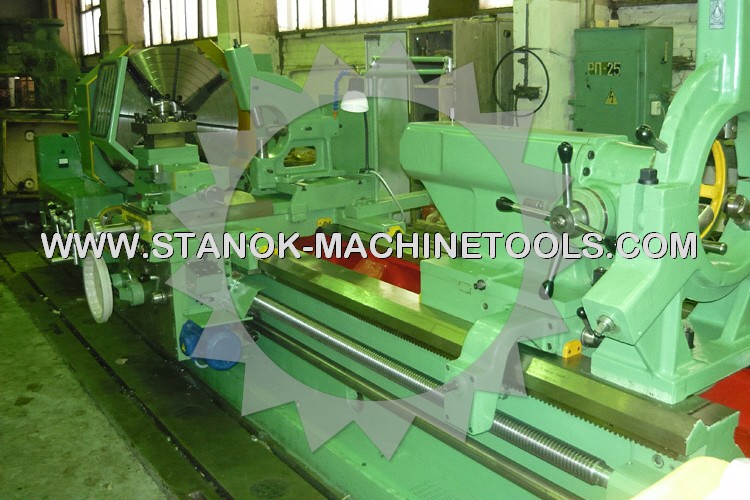

Особенности конструкции токарного станка 1Н65
* жесткость, виброустойчивость и температурная стабильность конструкции позволяют
получать необходимую точность обработки;
* 2х призменные направляющие станины в сочетании с высокой надежностью других
узлов обеспечивают длительный срок эксплуатации токарного станка с сохранением
первоначальной точности;
* точение длинных конусов производится одновременным выполнением продольной
подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
* коробка подач обладает высокой жесткостью кинематической цепи;
* все силовые зубчатые колеса кинематической цепи изготовлены из легированной
стали, закалены и отшлифованы;
* ограждения зоны резания и патрона, электрические и механические блокировки
гарантируют безопасную работу на токарном станке;
* по заказу токарные станки оснащаются задней бабкой с механизированным
перемещением по станине.
Технические характеристики 1Н65:
|
Наибольший диаметр устанавливаемой заготовки, мм |
|
|
— над станиной |
1000 |
|
— над суппортом |
650 |
|
— над выемкой в станине |
1400* |
|
Наибольший диаметр обрабатываемой заготовки, мм |
|
|
— над станиной |
1000 |
|
— над суппортом |
650 |
|
Наибольшая длина обрабатываемой заготовки, мм |
1000; 3000; 5000; 6000; 8000; 10000; 12000 |
|
Длина выемки в станине от торца фланца шпинделя, мм |
390* |
|
Наибольший вес устанавливаемой заготовки, кг |
8000**; 10000 |
|
Высота резца, устанавливаемого в резцедержателе, мм |
50 |
|
Размер конца шпинделя передней бабки по DIN |
2-15М |
|
Внутренний конус в шпинделе бабки шпиндельной (метрический) |
140 |
|
Количество ступеней частот вращения шпинделя |
24 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
128 |
|
Пределы частот вращения шпинделя, об/мин |
5—500 |
|
— продольных |
0,06—2,42 (0,06-19,36***) |
|
— поперечных |
0,022—0,88 (0,022—7,04***) |
|
— резцовых салазок |
0,022—0,88 (0,022—7,04***) |
|
Пределы шагов нарезаемых резьб |
|
|
— метрических, мм |
1—96 |
|
— дюймовых, ниток/дюйм — модульных, модуль |
24—0,25 0,5—24 |
|
— питчевых, питч диам. |
96-1 |
|
Ускоренное перемещение суппорта, мм/мин |
|
|
— продольное |
3000 |
|
— поперечное |
1000 |
|
Наибольшее усилие резания, кН |
41 |
|
Наибольший крутящий момент на шпинделе, кНм |
9,5 |
|
Мощность главного привода, кВт |
22 |
|
Габаритные размеры (вместе с электрооборудованием), мм |
|
|
— длина |
4100; 6140; 8180; 9190; 11380; 13210; 15210 |
|
— ширина |
2200 |
|
— высота |
1770**; 1880 |
|
Масса, кг |
9850; 12800; 15750; 16140; 17730; 20300; 23500 |
* — для токарных станков с выемкой в станине с РМЦ 1000, 3000 мм;
** — для токарных станков с РМЦ 1000, 3000, 5000 мм;
с выемкой в станине с РМЦ 1000, 3000 мм;
*** — только для частоты вращения шпинделя 5—63 об/мин (кроме 38 и 55 об/мин)
Базовая комплектация входящая в стандартный комплект поставки:
* люнет неподвижный (диам. 70—380 мм)**;
* люнет закрытый (диам. 100—500 мм) для стандартных станков с РМЦ 6000 мм и выше;
* люнет подвижный (диам. 70—250 мм);
* патрон четырехкулачковый диам. 1000 мм.
Опциональные расширения или исполнения за отдельную оплату:
* Люнет неподвижный диам. 100-500 мм;
* Люнет подвижный диам. 70-250 мм;
* Люнет открытый диам. 500-800 мм;
* Люнет открытый диам. 300-500 мм;
* Люнет роликовый диам. 180-650 мм;
* Встройка ГАП-а;
* Конусная линейка;
* Резьбоуказатель;
* Шлифовальный суппорт;
* Второй токарный суппорт;
* Устройство цифровой индикации на 1, 2 или 3 оси;
* Регулируемый привод главного движения и подачи;
* Патрон 3-х кулачковый самоцентрирующий диам. 400 мм с планшайбой;
* 4-х кулачковый патрон диам.1250 мм с независимым перемещением кулачков;
* Расточная борштанга;
* Стойка под расточную борштангу;
* Опоры клиновые;
* Диаметр отверстия в шпинделе 150 мм;
* Класс точности станка П;
